压缩空气泡沫系统移动检测车（以下简称：CAFS移动检测车），依据2014年GB7956.5-20××《消防车 第三部分压缩空气泡沫消防车》报批稿中对A类泡沫消防车要求，对水、空气、泡沫进行串联在线检测及螺杆压缩机、泡沫泵的额定性能提供科学的检测数据。并依据GB7956.3-20×× 《消防车 第三部分 泡沫消防车》报批稿中对正、负压B类泡沫系统的泡沫比例、泡沫泵的额定性能提供科学的检测数据。

（一）总体构成

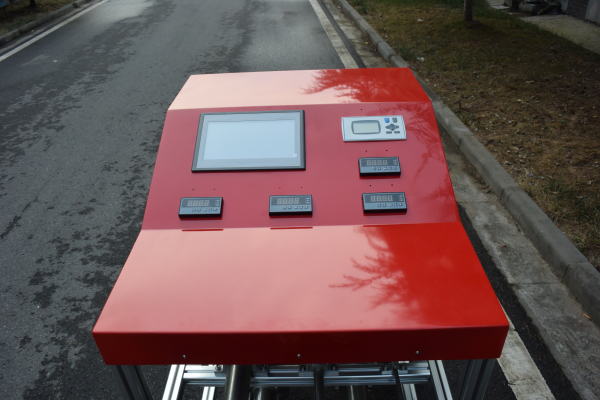

整个CAFS移动检测车包括由系统控制和显示面板及水、泡沫液和压缩空气五相管路、流量测试装置及外设辅助检软管组成，整体采用不锈钢或铝型材等耐腐蚀等材质制造。用于测量压缩空气泡沫系统实际工作状态下压缩空气的压力与流量，水的压力与流量，泡沫液的压力与流量以及混合液的各方面性能。

（二）尺寸和结构要求

结构紧凑，外形尺寸不高于(长X宽X高)：1300(L)×720(W)×1160(H)；

重量≤150公斤，采用4轮移动，可在消防车水力性能测试车间使用，也可车辆运送至需检测消防车辆，对压缩空气泡沫消防车及泡沫消防车进行性能测试。

（三）货物需求一览表

整个CAFS移动检测车具有以下消防车泡沫系统测试功能：控制和数据采集系统应能实时记录和显示消防车泡沫系统的运行状况，而且以下所列数据需要直接测量并定时采样记录，以备后查。需要记录的性能参数主要包括以下几项：

1）消防车CAFS 系统的A类泡沫流量；

2）泡沫消防车B类泡沫流量；

3）消防车CAFS 系统的水流量；

4）消防车CAFS系统的压缩空气压力、流量；

试验过程中可实时显示消防车以上流体的流量，以实现对消防车泡沫系统连续运转过程的检测和考察，在试验结束后，可得到整个试验过程的数据汇总。

装置主要主要组成如下表所示：

表1 装置组成一览表

（四）技术规格要求

针对消防部队的实际需求，为满足目前消防车泡沫测试要求，正负压泡沫工况（-100KP～2.0MPa）下流量测试范围应覆盖0～20 L/s，空气流量（0～1.5MPa）测试范围将覆盖0～120L/s，能满足目前消防车的CAFS及泡沫的流量范围。

试验装置主要包括水力管路、泡沫管路、空气管路、传感器（含流量，其中空气管路增加压力、温度传感器自动修正补偿并数据传输至电脑）、工控机。

4.1 管道

表2 CAFS移动检测车管路设置

注：

1: 管道采用无缝钢管（不锈钢）焊接后表面抛光处理，管道的壁厚不低于表中数值。

2: 为保障流量计的计量进度，管道需满足流量计前端长度≥10D,流量计后端≥5D。

4.2 嵌入式工控一体化触摸屏配置不低于下述性能：

显示器：10.2寸TFT液晶屏，分辨率：1024X600，触摸屏：四线电阻制

内存128M DDR2,存储设备：128M FLASH；

接口：1XRS232、1XRS485、1XUSB、1XLAN

CPU主板：以Cortex-A8 CPU为核心,主频600MHz

系统软件：MCGS嵌入版组态软件

4.3流量积算仪

4.4传感器

各类传感器如下表：

4.5智能压缩空气流量积算仪及辅助器件

PT100 气体温度探头，4～20ma输出，0～2.5MPa,4～20ma输出压力变送器

4.6 辅助检测用测试胶管

4.7控制系统

软件系统应采用数据列表、趋势曲线等多种表现形式，能够完成消防车泡沫系统试验的在线监测、工况提示、自动报警、试验趋势分析、报表生成、报表输出、数据查询等功能，操作应简单、界面友好生动，满足消防部队对于消防车泡沫性能的检验需求。
